| Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|
| Nazwa handlowa: | YCLTouch |
| Orzecznictwo: | RoHS, CCC, ISO9001, ce, FCC, LVD |
| Numer modelu: | YCL-1700-118-v03 |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowe opakowanie z pianką i pudełkami |
| Czas dostawy: | 3-7 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000/ miesiąc |
| Rozmiar: | 17 cali | Serwis pogwarancyjny: | Naprawa, Inne |
|---|---|---|---|
| Pakiet: | TAk | Współczynnik proporcji: | 16:9 |
| Czas odpowiedzi: | 5ms | MOQ: | 1 sztuk |
| High Light: | Przewidywany pojemnościowy ekran dotykowy CTP,przewidywany pojemnościowy ekran dotykowy 5 ms,17-calowy pojemnościowy zestaw nakładek na ekran dotykowy |
||

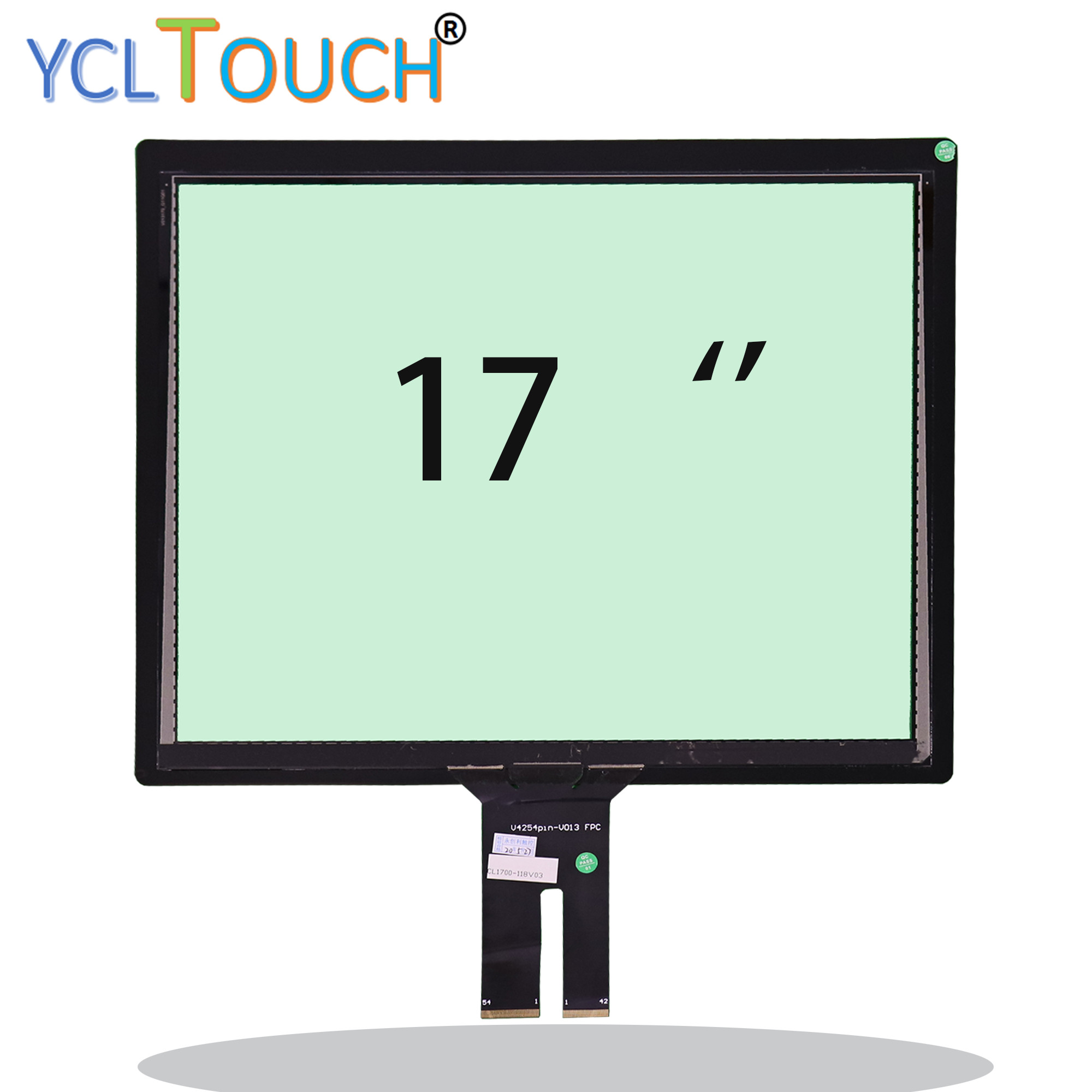

17-calowe lub niestandardowe rozmiary fabryczne bezpośrednio sprzedają panel nakładki z ekranem dotykowym CTP
Technologia pojemnościowego panelu dotykowego
Pojemnościowy panel dotykowy to czteropiętrowa szklana powierzchnia ekranu i laminowana w szklanym ekranie pokryta jest warstwą ITO, najbardziej zewnętrzna warstwa to cienka warstwa szkła krzemionkowego, laminowana powłoka ITO jako twarz, cztery przewody elektrodowe w czterech rogach , wewnętrzne ITO dobre ekranowanie, aby zapewnić dobre środowisko pracy.
Kiedy palec dotyka warstwy metalu, czyli, ponieważ ciało farmy, użytkowników i powierzchnia ekranu dotykowego z kondensatorem sprzęgającym, prąd o wysokiej częstotliwości, pojemność jest bezpośrednim przewodnikiem, więc palce odsysają bardzo małą ilość prądu z punktu styku.Odpowiednio prąd wypływający z elektrody dotykowej w czterech rogach ekranu i przepływający przez cztery elektrody prąd jest proporcjonalny do odległości od palców do czterech rogów, kontroler poprzez dokładne obliczenie czterech procent prądu, doszedł do lokalizacja punktu kontaktu.
Jak działa pojemnościowy ekran dotykowy?
Pojemnościowe ekrany dotykowe są zbudowane z cienkiej warstwy materiału przewodzącego, takiego jak miedź lub tlenek indu i cyny (ITO), nadrukowanej na spodniej stronie zewnętrznej warstwy izolacyjnej wyświetlacza.Kiedy palec dotyka ekranu, mały ładunek elektryczny jest przyciągany do punktu styku, który skutecznie staje się działającym kondensatorem.Wynikająca z tego zmiana pola elektrostatycznego jest następnie mierzona w celu dokładnego określenia miejsca kontaktu.
Projektowane pojemnościowe ekrany dotykowe są używane w zdecydowanej większości smartfonów i tabletów.Ekrany PCap składają się z warstwy szkła, matrycy elektrod i folii ochronnej.Matryca elektrod wytwarza trójwymiarowe pole elektrostatyczne, które rejestruje nawet najmniejsze zmiany prądu elektrycznego.Tak więc, gdy przedmiot przewodzący, taki jak palec lub rysik, wejdzie w kontakt z matrycą elektrod, pole elektryczne nieznacznie się zmienia, a ekran rejestruje dotyk.

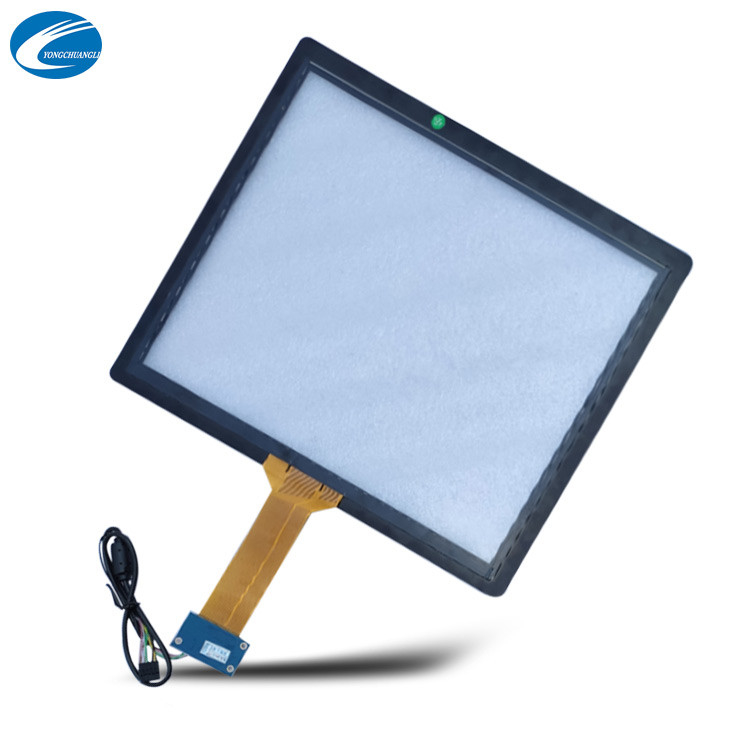

Factory Direct Supply 10 punktów dotykowych ekran dotykowy Chiny 17-calowy pojemnościowy panel dotykowy dostosowany do indywidualnych potrzeb
| Specyfikacja ekranu dotykowego YCL | |
| Rozmiar | 17 cali |
| Rodzaj | Pojemnościowy |
| Kontroler | EETI / ILITEK |
| Punkty dotykowe | 10 punktów |
| Struktura | Szyba osłonowa + Szyba Senor |
| Rozwiązanie dotykowe | Chip na pokładzie |
| Interfejs | USB / IIC / RS232 |
| Obsługuj system | Win7, win8, win10, Android, Linux, MAC itp. |
| Napięcie robocze | 5V |
| MOQ | 1 szt. |
| Twardość powierzchni | 6H |
| Warunki dostawy | EXW lub FOB |
| Warunki handlowe | Próbka w magazynie, 1-4 tygodnie na masową produkcję |
| Zapłata | 50% T / T z góry i 50% przed dostawą do masowej produkcji |
| Gwarancja | 12 miesięcy |
Konstrukcja pojemnościowego ekranu dotykowego
Dostępnych jest kilka technik budowy pojemnościowego ekranu dotykowego.Obejmują one budowę przewodzącego drutu lub nałożenie przezroczystych materiałów przewodzących, takich jak tlenek indu i cyny (ITO), na warstwę folii poliestrowej (PET) „sandwich” lub na podłoże szklane.
